En god og varig forbindelse…

Enn så lenge er det tillatt å gjøre inngrep i bobilen eller campingvognas svakstrømanlegg. Og med den stadig økende mengde elektrisk/elektronisk tilbehør vi kan utstyre ekvipasjene våre med, er dette stadig mer aktuelt. Det mest aktuelle nå for tiden er å bytte belysning fra halogen eller glødepærer til LED. En 10 W halogenpære kan erstattes med en 1 til 2 W LED-pære med samme lysutbytte. Særlig ved fricamping er dette en stor fordel.

Vær oppmerksom

Selv om mange betrakter svakstrømanlegget som ufarlig, er det flere ting å passe på. Den største faren er brann ved dårlige forbindelser og manglende sikringer. Det meste av elektronikk og LED-lamper trekker rundt én ampere eller mindre, og det går gjerne bra. Men undertegnede har sett flere eksempler på branntilløp ved 12 volt-tilførselen til kjøleskapet. Et eldre, 100 liters kjøleskap trekker rundt 10 ampere på 12 V, og da kan en dårlig skrueforbindelse være nok til at det kan gå galt.

Teori

Ledningene må dimensjoneres etter strømmengden som skal gå der (ampere). Alle ledninger har en viss motstand. Den øker med lengden på ledningen, men minker når tykkelsen (tverrsnittet) økes. Ved 230 volt er trykket (spenningen) stor og strømmen presses igjennom. Er tverrsnittet for lite vil det bli varmegang i ledningen. Ved 12 volt er trykket lite, og motstanden i ledningen vil hindre strømmen, noe som gir effekttap. Som en tommelfingerregel kan vi si at ledningens tverrsnitt kan være lik for 12 som 230 volt, selv om bakgrunnen for dimensjonering er forskjellig. For 230 volt installasjon benyttes 1,5 mm2 kabel for 10 ampere-sikringer. For 12 volt kan vi bruke samme tverrsnittet, men da motstanden øker med lengden bør tverrsnittet økes ved lengre strekninger enn 2-3 meter. Ved sterkstrøm benyttes 2,5 mm2 på 16 ampere-kurser, det samme bør benyttes ved 12 volt inntil en viss lengde, så må den økes.

Effekt (watt) kan vi se direkte av strømstyrken i ampere, men kun ved en konstant spenning. For eksempel gir 6 ampere ved 12 volt 72 watt, mens 6 ampere ved 230 volt gir 1380 watt. Derfor oppgis effekt alltid i watt, som da er en måleenhet uavhengig av spenning. Formelen er: effekt = volt x ampere eller W­VxA eller P­UxI, som vi lærte på skolen. Står det for eksempel 1000 W på en kaffetrakter og vi lurer på om sikringen på 10 ampere holder, blir regnestykket slik: 1000:230= 4,35 ampere.

SKJØTING AV KABEL

Praksis

Er det aktuelt å sette opp en ny LED-spot et eller annet sted i bobilen eller campingvogna ser vi etter nærmeste ledning og grener av fra denne. LED bruker særs lite strøm og det går gjerne bra å koble seg til eksisterende ledning. Med mer strømkrevende utstyr kreves litt mer omtanke. Dagens bobiler med LED-belysning har syltynne ledninger og er beskyttet med sikringer som ryker ved lav belastning. Se an ledningene og sjekk (prøv deg fram) hvor stor sikring kursen har. Det beste kan sannsynligvis være å legge opp en ny kurs.

Til kilden

I handelen finnes løs sikringsholder for flatstiftsikringer, med en ledningsstump på hver side (beregnet for maks 30 A sikring). Sett en kabelsko for 6 mm skrue på den ene siden for direkte kopling til batteriet. Den andre enden skjøtes med en ledning som rekker fram til den nye strømbrukeren. Velg en dertil egnet sikring; flatstiftsikringer får du fra 3 til 40 ampere.

Å lage en avgrening fra eksisterende ledning kan enklest gjøres med en skjøteklemme, populært kalt strømtyv. Vær oppmerksom på at de er laget for visse tverrsnitt og kan skade kabelen om dette ikke overholdes. Å skjøte to ledninger kan gjøres med presskjøtehylse, rekkeklemme eller lodding med krympestrømpe. Rekkeklemme er mye brukt og fungerer bra, men skru godt til! Ved større strømstyrker kan de over tid gi dårlig kontakt. De brukes både til avgrening og skjøting.

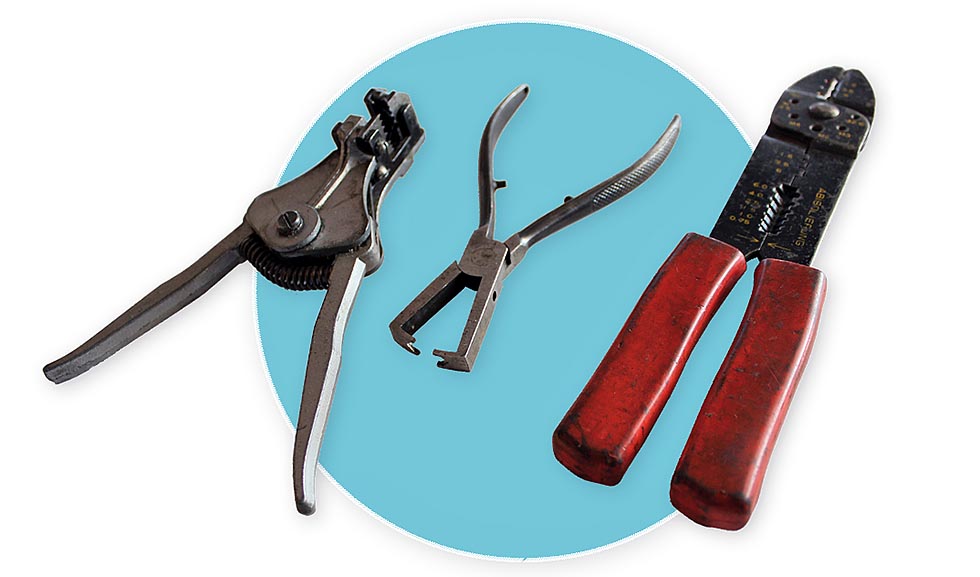

AVISOLERING

På vei til målet

Så må ledningene forlegges slik at de ikke skades. Bruk kun flertrådet kabel, disse tåler mer bevegelse. PN, som brukes ved husinstallasjon, er syvtrådet og tåler en del. Den bør festes eller stripses sammen med andre kabler. Det beste er mangetrådet industrikabel. Særlig ved gjennomføringer i karosseriplater er det viktig med gummigjennomføringer. Disse festes i hullet og beskytter ledninger som er ført igjennom. Ellers må det brukes sunn fornuft ved forlegning av ledninger og kabler.

Alt materiell kan kjøpes hos Biltema, men også butikker som Clas Ohlson og Jula har det meste av det man trenger.
